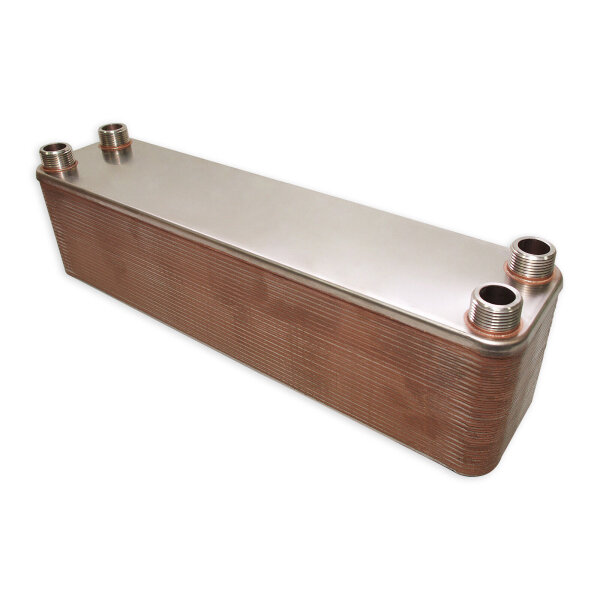

550 kW Plattenwärmetauscher (50 Platten)

Artikelnummer: ZB950
Kategorie: Sonstiges Zubehör

Plattenwärmetauscher im Leistungsbereich von 22 kW bis 660 kW sind vielseitige und effiziente Wärmeübertragungssysteme, die in einer breiten Palette von Anwendungen und Industriezweigen eingesetzt werden. Sie spielen eine entscheidende Rolle bei der Übertragung von Wärmeenergie zwischen zwei Medien und bieten zahlreiche Vorteile, die sie zu einer bevorzugten Wahl in vielen Branchen machen

436,32 €

inkl. 20% USt. , zzgl.

Knapper Lagerbestand
Lieferzeit: 1 - 3 Werktage (AT - Ausland abweichend)

Stk.

Beschreibung

Plattenwärmetauscher 22 kW bis 660 kW

Der HRALE Plattenwärmetauscher, eine spezielle Ausführung von Wärmetauschern, ist ein entscheidendes Element in der Wärmeübertragungstechnologie. Die Anordnung seiner wellenförmigen Platten, die auf eine besondere Weise zusammengesetzt sind, ermöglicht eine äußerst effiziente Übertragung von Wärme zwischen zwei Medien. Diese Medien durchströmen die Zwischenräume zwischen den Platten, wobei der Wärmeaustausch zwischen ihnen stattfindet. Sorgfältige Abdichtung des Geräts sowohl nach außen als auch zwischen den Medien gewährleistet eine zuverlässige Funktionalität.

Es gibt verschiedene Bauausführungen von Plattenwärmetauschern, wobei gelötete Varianten, wie die Edelstahl-Plattenwärmetauscher, besonders beliebt sind. Diese bestehen aus geprägten Edelstahlplatten, die durch Kupferverlötung miteinander verbunden sind. Die spezielle Drehung jeder zweiten Platte um 180 Grad schafft zwei gegeneinander verlaufende Strömungsräume, was die Effizienz der Wärmeübertragung erhöht. Die präzise Plattenprägung fördert einen hochturbulenten Durchfluss, wodurch eine Wärmeübertragung bei geringen Volumenströmen ermöglicht wird.

Der Hrale Edelstahl Plattenwärmetauscher zeichnet sich durch seine Flexibilität, kompakte Bauweise, geringes Gewicht und hohe Wärmeübertragungsleistung aus. Das Edelstahlmaterial gewährleistet eine
hervorragende Korrosionsbeständigkeit, während der einfache Einbau und die geringen Wartungsanforderung die Servicefreundlichkeit erhöhen. Mit seiner Fähigkeit, hohe Betriebstemperaturen und Arbeitsdrücke zu bewältigen, findet dieser Plattenwärmetauscher Anwendung in verschiedenen Bereichen wie der Wärmepumpen und Solartechnik sowie in der Industrie und Kühltechnik. Durch seine Leistungsdichte und Effizienz stellt er eine kostengünstige Lösung für den Einsatz in groß angelegten Anwendungen dar.

Kreislauf: F1-F3 / F4-F2

Temperatur C°: -195°C bis +225 °C

Modell	Abmessungen in mm	Wärmetauscher-Fläche	Plattenanzahl max. Leistung	Gewicht
22 kW	191x73x29,4	0,12m²	10 / 22 kW	0,9 kg
44 kW	191x73x51,8	0,24m²	20 / 44 kW	1,0 kg
66 kW	191x73x74,2	0,36m²	30 / 66 kW	1,5 kg
110 kW	286x116x119	0,60m²	40 / 110 kW	3,9 kg
115 kW	286x116x125	0,64m²	20 / 115 kW	4,0 kg
125 kW	286x116x55,2	0,69m²	20 / 125 kW	4,0 kg
130 kW	191x73x141,4	0,72m²	60 / 130 kW	2,9 kg
175 kW	286x116x75	0,96m²	30 / 175 kW	4,0 kg
230 kW	286x116x103	1,28m²	40 / 230 kW	6,5 kg
285 kW	286x116x129	1,60m²	50 / 285 kW	7,5 kg
330 kW	529x124x79	1,80m²	30 / 330 kW	9,8 kg
440 kW	529x124x103	2,40m²	40 / 440 kW	12 kg
550 kW	529x124x127	3,00m²	50 / 550 kW	15 kg
660 kW	529x124x151	3,60m²	60 / 660 kW	16 kg
