HY-H58-10 CPC Vakuumröhrenkollektor
Die nächste Generation in der Solarthermie.
Die größte Änderung ist der CPC Spiegel der den solaren Ertrag maximieren soll. Anders als beim klassischen CPC Kollektor ist dieser Spiegel in der Vakuumröhre integriert. Im Vergleich zu den üblichen CPC Kollektoren verschmutzt der Spiegel des Kollektors nicht mit der Zeit, da er in den Heatpiperöhren eingeschlossen ist- somit verliert der Spiegel nicht an Effizienz.
Weiters ist man von der Idee ausgegangen, dass sich eine zylindrische Kupferheatpipe bei hohen Temperaturen verformt und somit nicht mehr zu 100% auf der Wärmeübertragungsfläche im Sammlerkasten aufliegt. Um diesem Phänomen entgegenzuwirken wurde eine konische Heatpipe entwickelt, die mittels Feder durchgehend in den Sammlerkasten hineingedrückt wird und somit die Effizienz des Wärmeaustauschs verbessert.
Um den solaren Ertrag zu maximieren befindet sich zwischen der inneren und äußeren Röhre ein CPC Spiegel, der das Sonnenlicht, welches die Röhre verfehlen würde, auf die Rückseite der inneren Röhre reflektiert. Im Vergleich zu den üblichen CPC Kollektoren verschmutzt der Spiegel des Kollektors nicht mit der Zeit, da er in den Heatpiperöhren eingeschlossen ist- somit verliert der Spiegel nie an Wirkung.
Das Vakuum in den Zwischenräumen dient der Vermeidung von Wärmeverlusten und Erhöhung des Solarertrags. In der kleineren Glasröhre befindet sich ein Kupferrohr, das die gewonnene Solarenergie in den Sammlerkasten weiterleitet.Vakuumröhrenkollektoren arbeiten nach dem Prinzip einer Thermoskanne. Sie bestehen aus zwei konzentrischen Glasröhren mit evakuiertem Zwischenraum.
Mit dem neuen HY-H58 Kollektor können gegenüber dem herkömmlichen Vakuumröhrenkollektor um bis zu 20% höhere Erträge erzielt werden.
Technische Daten
| Modell |
Maße mm (L x H x T) |
Röhren |
Aperturfläche |
Bruttofläche |
Gewicht |
Anschluss |
| HY-H58-10 CPC |
726 x 1985 x 172,5 |
10 |
0,943m² |
1,401m² |
ca. 50kg |
1" AG |
Überhitzungsschutz des Kollektors

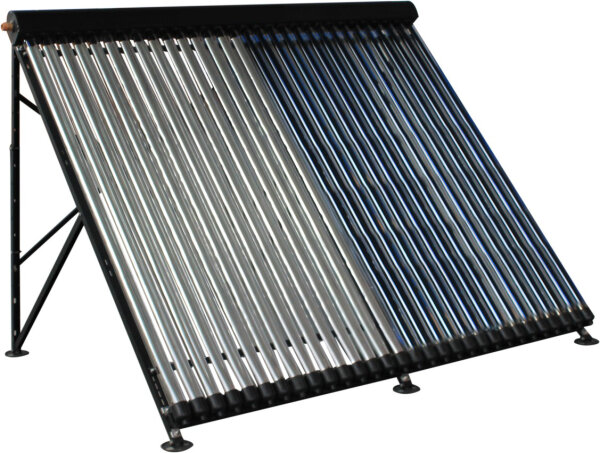

Da sich der CPC Spiegel in der unteren Hälfte der Vakuumröhre befindet, hat dieser den positiven Nebeneffekt, dass die Röhre einfach um 180° gedreht werden kann. Somit wird die Absorberröhre abgedeckt und sie gibt keine Wärme ab.
Daraus ergibt sich der große Vorteil, dass der Kollektor bei längeren Abwesenheiten (z.B. Urlaub) oder bei zu hohem Ertrag in den Sommermonaten teilweise oder komplett deaktiviert werden kann.
